Metalograficzne maszyny do cięcia: rodzaje, wybór i przewodnik

Co to jest Maszyna do cięcia metalograficznego ?

Metalograficzna maszyna do cięcia — zwana także metalograficzną maszyną do cięcia, metalograficzną maszyną do odcinania lub metalograficzną przecinarką — to precyzyjny przyrząd używany do cięcia próbek metalu, ceramiki, kompozytu lub minerału w przygotowaniu do badania mikroskopowego. Podstawowym wymaganiem oddzielającym urządzenia do cięcia metalograficznego od ogólnych pił do obróbki metalu jest minimalne uszkodzenie mikrostruktury próbki na powierzchni cięcia i w jej sąsiedztwie : brak strefy wpływu ciepła, brak odkształceń mechanicznych, brak rozmazywania się faz miękkich i brak pękania faz kruchych.

Przygotowanie próbki metalograficznej rozpoczyna się od cięcia. Wszystko, co następuje – montaż, szlifowanie, polerowanie, trawienie i badanie mikroskopowe – zależy całkowicie od jakości wstępnego cięcia. Sekcja wykonana przy użyciu nadmiernej temperatury lub ciśnienia wprowadza artefakty, które pod mikroskopem są nie do odróżnienia od prawdziwych defektów materiałowych, unieważniając analizę. Wybór i obsługa odpowiedniego sprzętu do cięcia metalograficznego dla każdej klasy materiału jest zatem podstawową umiejętnością przygotowania próbek laboratoryjnych.

Rynek przecinarek metalograficznych dzieli się na dwa główne typy instrumentów — przecinarki ścierne i precyzyjne piły wolnoobrotowe — każdy zoptymalizowany pod kątem różnych kategorii materiałów i wymagań jakościowych. Zrozumienie możliwości i ograniczeń każdego typu jest niezbędne w każdym laboratorium określającym sprzęt do przygotowywania próbek metali.

Rodzaje sprzętu do przekrojów metalograficznych

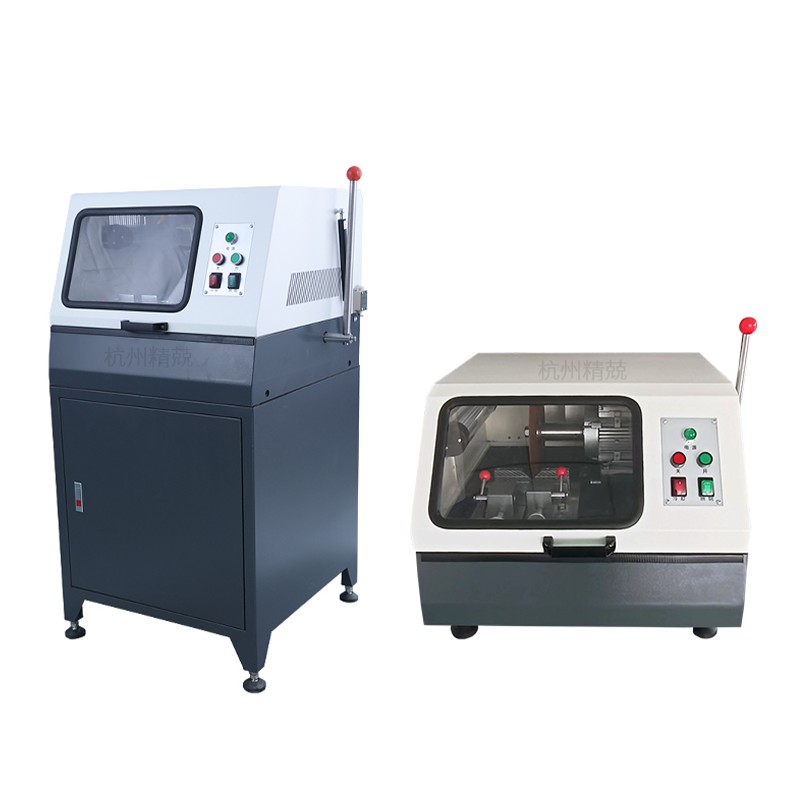

Przecinarka metalograficzna (przecinarka)

Metalograficzna przecinarka ścierna — znana również jako metalograficzna piła do przecinania, metalurgiczny sprzęt do przecinania lub przecinarka do przygotowywania próbek — wykorzystuje cienką, obracającą się tarczę ścierną do przecinania próbek poprzez szlifowanie, a nie piłowanie. Tarcza jest tarczą ścierną ze spoiwem (tlenek glinu do materiałów żelaznych, węglik krzemu do metali nieżelaznych i ceramiki), która usuwa materiał poprzez ścieranie wzdłuż płaszczyzny cięcia. Średnice kół zwykle wahają się od 150 mm do 400 mm, a prędkości obrotowe wrzeciona od 2000 do 5000 obr./min, w zależności od rozmiaru i materiału maszyny.

Krytyczną zmienną w działaniu przecinarki ściernej jest wytwarzanie ciepła na granicy cięcia . Cięcie ścierne z natury wytwarza ciepło tarcia; jeśli nie jest kontrolowane, ciepło to podnosi temperaturę próbki powyżej progów przemiany fazowej lub odpuszczania, zmieniając samą mikrostrukturę, którą cięcie ma odsłonić do analizy. Nowoczesne maszyny do cięcia metalograficznego rozwiązują ten problem systemy chłodzenia zalewowego które dostarczają płyn chłodzący bezpośrednio do styku tarczy z próbką przez cały czas trwania cięcia, utrzymując temperaturę próbki poniżej 50–60°C nawet w przypadku długich cięć w gęstych stalach stopowych.

Metalograficzne noże ścierne dzielą się dalej ze względu na mechanizm podający:

• Ręczne przecinarki: Operator przykłada siłę posuwu ręcznie za pomocą obrotowego ramienia. Nadaje się do materiałów o miękkiej i średniej twardości i umiarkowanej przepustowości. Niższy koszt inwestycyjny, ale spójność siły posuwu zależy od umiejętności operatora.
• Automatyczne przecinarki: Siła posuwu jest wywierana za pomocą siłownika silnikowego (elektromechanicznego lub pneumatycznego) z programowalną szybkością posuwu i parametrami siły. Automatyczne maszyny do cięcia zapewniają bardziej stałą jakość cięcia, umożliwiają pracę bez nadzoru w przypadku cięcia wsadowego i są niezbędne w przypadku próbek twardych, kruchych lub o dużej wartości, gdzie nieregularne podawanie mogłoby spowodować obciążenie koła lub pęknięcie próbki.

Piła metalograficzna wolnoobrotowa (precyzyjna maszyna do cięcia)

Wolnoobrotowa piła metalograficzna — nazywana także precyzyjną maszyną do cięcia, piłą do cięcia metalograficznego lub maszyną do przygotowywania próbek metalograficznych do delikatnych próbek — działa przy znacznie niższych prędkościach obrotowych koła (100–500 obr./min.) przy użyciu tarczy diamentowej zamiast tarczy ściernej. Połączenie małej prędkości cięcia i wyjątkowo cienkiej szczeliny tarczy diamentowej ( 0,1–0,5 mm w porównaniu z 0,5–1,5 mm dla ściernic ) generuje znikome ciepło i praktycznie nie powoduje odkształceń mechanicznych próbki.

Piła wolnoobrotowa przykłada obciążenie poprzez ciężar własny lub sprężynowy mechanizm posuwu, a nie napędzane siłowniki, co pozwala na uzyskanie bardzo lekkich, kontrolowanych sił, które zachowują nawet najbardziej delikatne cechy mikrostrukturalne. Dzięki temu jest to instrument chętnie wybierany w przypadku:

• Elementy elektroniczne i płytki drukowane — cienkie złącza lutowane, warstwy międzymetaliczne i ścieżki miedzi wymagają przekrojów bez uszkodzeń w celu zbadania przekrojów bez rozmazywania i pękania
• Materiały kruche i porowate — ceramika, powłoki natryskiwane termicznie, węgliki spiekane i próbki geologiczne, które mogłyby pęknąć pod wpływem sił podziału ściernego
• Okazy biologiczne i mineralogiczne — kości, szkliwo zębów, sekcje mineralne do petrografii i podobne materiały niejednorodne
• Cienkie skrawki do przygotowania próbki TEM — gdzie cięcie początkowe musi być wykonane jak najbliżej obszaru docelowego, z minimalną możliwą warstwą uszkodzeń podpowierzchniowych
• Metale miękkie i powłoki — złoto, ind, cyna i stopy lutowia miękkiego, które katastrofalnie rozmazują się w warunkach działania ściernicy

Kompromisem w zakresie tej precyzji jest wydajność: piła wolnoobrotowa może potrzebować 15–60 minut na wykonanie cięcia, które przecinarka ścierna wykonałaby w niecałe dwie minuty. W przypadku okazów o dużej wartości lub niezastąpionych koszt czasu jest w pełni uzasadniony; w przypadku rutynowego cięcia prętów stalowych w kontroli jakości produkcji tak nie jest.

Tarcze i ostrza tnące: serce metalograficznego sprzętu do przecinania

Wybór tarczy i ostrza to najważniejsza decyzja dotycząca materiałów eksploatacyjnych podczas cięcia metalograficznego. Tarcza nieodpowiednia do ciętego materiału powoduje nadmierne nagrzewanie się, szybkie zużycie tarczy i gorszą jakość cięcia, niezależnie od jakości maszyny. Tarcza odpowiednia do materiału zapewnia czysty, chłodny i pozbawiony artefaktów przekrój o akceptowalnej trwałości i prędkości cięcia.

Tarcze ścierne do cięcia

Ścierne tarcze do cięcia są określone według rodzaju ścierniwa, twardości spoiwa i struktury (porowatości). Ogólne zasady selekcji są następujące:

• Koła z tlenku glinu (Al₂O₃). — dla materiałów żelaznych: stale węglowe, stale stopowe, stale nierdzewne, stale narzędziowe i żeliwa. Tlenek glinu jest twardszy od żelaza i zapewnia wydajne cięcie bez nadmiernego zużycia ściernicy w tych materiałach.
• Koła z węglika krzemu (SiC). — do materiałów nieżelaznych (aluminium, miedź, mosiądz, brąz, tytan, stopy magnezu), ceramiki i materiałów ogniotrwałych. Węglik krzemu jest ostrzejszy i tnie bardziej miękkie, bardziej wrażliwe termicznie stopy metali nieżelaznych przy mniejszym wytwarzaniu ciepła.
• Twardość spoiwa: Do tego służą koła ze spoiwem miękkim (oznaczenie klasy B lub C w większości systemów). twarde materiały — spoiwo szybko uwalnia zużyte ziarna ścierne, odsłaniając świeże krawędzie skrawające i zapobiegając szkleniu ściernicy. Do tego służą koła ze spoiwem twardym (klasa E–H). miękkie materiały — mocniejsze spoiwo dłużej zatrzymuje ziarna ścierne, zapobiegając zbyt szybkiemu zużyciu ściernicy w materiałach o niskiej rezystancji.
• Wzmocnione vs. niewzmocnione: Laboratoryjne ściernice metalograficzne do cięcia są wzmocnione włóknem szklanym dla bezpieczeństwa przy dużych prędkościach obrotowych maszyn do cięcia. Niewzmocnionych kółek nie wolno nigdy używać w zmotoryzowanych urządzeniach do przecinania.

Diamentowe tarcze waflowe do pił wolnoobrotowych

Diamentowe ostrza waflowe do precyzyjnych maszyn do cięcia są określone na podstawie stężenia diamentu, rodzaju spoiwa (spoiwo metalowe, spoiwo żywiczne) i grubości ostrza. Wyższe stężenie diamentu zapewnia dłuższą żywotność ostrza przy wyższych kosztach; ostrza ze spoiwem żywicznym są bardziej agresywne i szybciej tną; ostrza ze spoiwem metalowym są trwalsze i lepiej nadają się do twardych, gęstych materiałów, takich jak węgliki spiekane i zaawansowana ceramika. Wybór grubości ostrza reguluje szerokość nacięcia i straty materiału — w przypadku próbek o wysokiej wartości lub gdy wymagana jest precyzyjna lokalizacja elementu, cieńsze ostrza minimalizują ilość materiału usuwanego przy każdym cięciu.

Kluczowe specyfikacje przy wyborze maszyn do cięcia metalograficznego

Określenie sprzętu do przygotowywania próbek metali wymaga dopasowania parametrów wydajności maszyny do rozmiarów próbek, rodzajów materiałów, wymagań dotyczących przepustowości i standardów jakości laboratorium. Najważniejszymi kryteriami oceny są następujące parametry:

Maksymalny rozmiar próbki i zdolność zaciskania

Imadło preparatu lub system mocowania określa maksymalny przekrój poprzeczny, który można bezpiecznie utrzymać podczas cięcia. Laboratoryjne metalograficzne noże ścierne zazwyczaj obsługują próbki o przekrojach od kilku milimetrów do Średnica 60–80 mm dla modeli stołowych i do 150 mm lub więcej do stojących na podłodze urządzeń do cięcia na skalę produkcyjną. System mocowania musi sztywno trzymać preparat, nie pozwalając na żaden ruch podczas cięcia — każdy boczny ruch preparatu, gdy tarcza styka się z tarczą, powoduje zakrzywienie powierzchni cięcia i może spowodować katastrofalne pęknięcie tarczy ściernej.

Sterowanie prędkością koła lub ostrza i zmienną prędkością

Przecinarki ścierne zazwyczaj pracują ze stałymi prędkościami wrzeciona w zakresie 2800–3500 obr./min dla standardowych średnic ściernic. Zmienna kontrola prędkości jest korzystna w laboratoriach wycinających różnorodne typy materiałów — niższe prędkości zmniejszają wytwarzanie ciepła w wrażliwych termicznie stopach nieżelaznych, podczas gdy maksymalna prędkość może być wymagana do wydajnego cięcia kształtowników stalowych o dużej średnicy. Piły wolnoobrotowe o płynnej regulacji prędkości (zwykle 1–500 obr./min) zapewniają maksymalną elastyczność w dostosowywaniu parametrów cięcia do każdego materiału i specyfikacji ostrza.

Sterowanie i automatyzacja siły podawania

Automatyczne maszyny do cięcia metalograficznego kontrolują siłę posuwu za pomocą serwomotoru lub systemów siłowników pneumatycznych z programowanymi przez użytkownika ustawieniami siły i szybkości posuwu. Podawanie sterowane siłą — gdzie maszyna utrzymuje stałą siłę docisku niezależnie od oporu materiału — jest lepsza od posuwu z kontrolowaną prędkością w przypadku próbek niejednorodnych (np. kompozytów lub próbek spoin przechodzących przez wiele stref materiału), ponieważ automatycznie dostosowuje się do lokalnej twardości materiału i zapobiega przeciążeniu ściernicy w twardych fazach. Najlepsze automatyczne maszyny do przygotowywania próbek metalurgicznych łączą programowalne profile siły z wykrywaniem łagodnego startu i końca cięcia, aby zminimalizować zużycie ściernicy i uszkodzenie próbki w całym cyklu cięcia.

Projekt układu chłodzenia

Dopływ chłodziwa bezpośrednio określa temperaturę próbki podczas cięcia ściernego. Zapewniają skuteczne systemy chłodzenia w metalograficznych urządzeniach do przecinania 3–10 litrów na minutę chłodziwa przez dysze umieszczone po obu stronach tarczy na styku cięcia, co zapewnia zalanie całej strefy nacięcia w trakcie cięcia. Systemy recyrkulacji chłodziwa ze zbiornikami osadowymi i filtracją wydłużają żywotność chłodziwa i zapobiegają gromadzeniu się wiórów w strefie skrawania. Dla laboratoriów obawiających się zanieczyszczenia próbek chłodziwem (ważne dla późniejszej analizy chemicznej) alternatywą są systemy chłodziwa czystą wodą lub cięcie na sucho przy użyciu specjalnie opracowanych tarcz niskotemperaturowych.

Wibracje i sztywność

Sztywność maszyny — odporność ramy, wrzeciona i systemu mocowania na ugięcie pod wpływem sił skrawania — bezpośrednio wpływa na płaskość i równoległość powierzchni cięcia. Wibracje podczas cięcia powodują falowanie na powierzchni cięcia, które należy usunąć poprzez dodatkowe etapy szlifowania, co powoduje marnowanie materiału próbki i czas przygotowania. Ramy maszyn z żeliwa lub stali spawanej, precyzyjne łożyska wrzecion o określonych tolerancjach bicia oraz podstawy antywibracyjne charakteryzują wysokiej jakości urządzenia do cięcia metalograficznego. Opublikowano specyfikacje bicia wrzeciona ≤0,01 mm TIR odróżniają instrumenty precyzyjne od przecinarek klasy produkcyjnej.

Najlepsze praktyki dotyczące cięcia próbek metalograficznych: unikanie typowych błędów

Nawet przy prawidłowym wyborze maszyny i koła zła praktyka operacyjna powoduje powstawanie artefaktów utrudniających analizę metalograficzną. Poniższe praktyki odzwierciedlają zgromadzone doświadczenie laboratoryjne w zakresie przygotowywania próbek metalurgicznych:

• Nigdy nie tnij na sucho tarczami ściernymi. Pojedyncze cięcie na sucho – nawet krótkie – może podnieść temperaturę powierzchni stali powyżej 200°C, powodując odpuszczenie struktur martenzytycznych i wprowadzenie białej warstwy trawiącej wykrywalnej pod mikroskopem optycznym. Zawsze sprawdzaj przepływ chłodziwa przed rozpoczęciem cięcia.
• Przed pocięciem zamontuj delikatne lub porowate próbki. Powłoki natryskiwane termicznie, materiały piankowe i porowate wypraski spiekane należy przed cięciem zaimpregnować próżniowo żywicą epoksydową, aby zapobiec wyciąganiu i zapadaniu się porów podczas cięcia. Żywica wspiera mikrostrukturę na wszystkich kolejnych etapach przygotowania.
• Zachowaj odpowiednią odległość od obiektów będących przedmiotem zainteresowania. Sama powierzchnia cięcia zawiera pewien stopień uszkodzeń — nawet przy zastosowaniu najlepszych praktyk cięcia. Wykonaj przekrój w odległości co najmniej 1–2 mm od krytycznego elementu (linia wtopienia spoiny, powierzchnia styku powłoki, wierzchołek pęknięcia) i usuń warstwę uszkodzoną poprzez szlifowanie, zanim element zostanie wystawiony do badania.
• Użyj odpowiedniej siły posuwu dla materiału. Nadmierna siła posuwu w przekroju ściernym — szczególnie w przypadku twardych, kruchych materiałów — powoduje ugięcie ściernicy, zakrzywione nacięcia i skoki temperatury. Rozpocząć od minimalnej siły, która zapewnia stały postęp cięcia i zwiększać ją tylko w przypadku zaobserwowania oszklenia koła (utraty skuteczności cięcia).
• Regularnie czyścić tarcze ścierne. Szkliwiona lub obciążona tarcza ścierna tnie powoli, wytwarza nadmiar ciepła i może pękać pod wpływem zwiększonej siły posuwu. Przy pierwszych oznakach zmniejszonej wydajności skrawania należy obciągnąć felgę jednopunktową obciągaczką diamentową lub obciągaczem.
• Zapisz parametry cięcia dla każdej próbki. W kontekście analizy awarii i badań dokumentowanie typu maszyny, specyfikacji koła, rodzaju chłodziwa, siły posuwu i czasu trwania cięcia dla każdej próbki tworzy ścieżkę audytu, która umożliwia identyfikację wszelkich artefaktów cięcia i odróżnienie ich od rzeczywistych defektów materiałowych na etapie raportowania.

Sprzęt do cięcia metalograficznego w kontekście: proces przygotowania pełnej próbki

Sprzęt do cięcia metalograficznego stanowi pierwszy krok w określonej kolejności przygotowania. Zrozumienie, gdzie cięcie mieści się w szerszym toku pracy, wyjaśnia, dlaczego jakość cięcia ma tak nieproporcjonalny wpływ na końcowe wyniki analityczne.

1. Sekcje — przecinarka metalograficzna lub piła wolnoobrotowa wykonuje przekrój początkowy. Jakość cięcia określa, ile materiału należy usunąć podczas kolejnego szlifowania, aby uzyskać nieuszkodzoną powierzchnię.
2. Montaż — sekcja jest otoczona żywicą termoutwardzalną lub utwardzaną na zimno (epoksydową, fenolową, akrylową), aby utworzyć znormalizowany, łatwy w obsłudze krążek do kolejnych etapów oraz podeprzeć krawędzie próbki i delikatne elementy podczas polerowania.
3. Szlifowanie — kolejne przejścia papierów ściernych (SiC lub ze spoiwem diamentowym) o malejącym uziarnieniu usuwają warstwę zniszczeń z przekrojów i ustalają płaską, płaską powierzchnię. Wymagana głębokość szlifowania jest wprost proporcjonalna do stopnia uszkodzenia cięcia — wysokiej jakości cięcie skraca czas szlifowania o 30–50% w porównaniu do źle kontrolowanego cięcia.
4. Polerowanie — polerowanie zawiesiną diamentową lub krzemionką koloidalną na zakładkach z tkaniny usuwa pozostałe rysy powstałe po szlifowaniu, zapewniając lustrzane wykończenie wolne od deformacji. Końcowa chropowatość powierzchni polerowanych próbek metalograficznych wynosi zazwyczaj Ra <0,01 µm.
5. Trawienie — trawienie chemiczne lub elektrolityczne ujawnia granice ziaren, granice faz i cechy mikrostrukturalne poprzez selektywne atakowanie różnych faz i orientacji. Najczęściej stosowanym środkiem trawiącym do stali węglowych i niskostopowych jest 2–4% Nital (kwas azotowy w etanolu); austenityczne stale nierdzewne wykorzystują odczynnik Kallinga lub trawienie elektrolityczne w kwasie szczawiowym.
6. Badanie — mikroskopia optyczna, skaningowa mikroskopia elektronowa (SEM), dyfrakcja rozproszenia wstecznego elektronów (EBSD), spektroskopia rentgenowska z dyspersją energii (EDS) i badanie twardości są wykonywane na przygotowanej powierzchni w celu scharakteryzowania mikrostruktury materiału, składu fazowego, wielkości ziaren, zawartości wtrąceń, grubości powłoki i morfologii defektów.

Inwestycja w wysokiej jakości sprzęt do cięcia metalograficznego i prawidłowy dobór ściernicy zwracają się w każdym kolejnym etapie przygotowania – skracając czas szlifowania, zachowując geometrię próbki, chroniąc delikatne cechy i zapewniając, że mikrostruktura obserwowana pod mikroskopem jest prawdziwą mikrostrukturą materiału, a nie artefaktem przygotowania.
