Jak wybrać odpowiedni pionowy mikroskop metalograficzny?

Wybór ideału Pionowy mikroskop metalograficzny to kluczowa decyzja dla każdego laboratorium zajmującego się materiałoznawstwem, analizą uszkodzeń lub kontrolą jakości. Odpowiedni instrument odsłania mikroskopijne tajemnice struktury materiału, bezpośrednio łącząc go z jego właściwościami fizycznymi. Ze względu na dostępne różne konfiguracje i specyfikacje nawigacja po opcjach może być skomplikowana. Celem tego obszernego przewodnika jest objaśnienie tego procesu i pomoc w zrozumieniu kluczowych różnic, funkcji i kwestii, które pozwolą na dokonanie świadomej inwestycji, która będzie służyć Twoim potrzebom badawczym i analitycznym przez długie lata.

Zrozumienie podstaw: co to jest pionowy mikroskop metalograficzny i jak działa?

An Pionowy mikroskop metalograficzny to mikroskop optyczny zaprojektowany specjalnie do obserwacji mikrostruktury nieprzezroczystych, stałych materiałów. W przeciwieństwie do mikroskopów biologicznych, które opierają się na świetle przechodzącym przez cienkie próbki, mikroskopy metalograficzne wykorzystują światło odbite, czyli epi-iluminację. W tej konfiguracji światło pochodzi ze źródła znajdującego się nad próbką i przemieszcza się w dół przez soczewkę obiektywu, która działa również jako kondensor, oświetlając wypolerowaną i często trawioną powierzchnię próbki. Światło następnie odbija się od próbki, przez ten sam obiektyw i dociera do okularów lub kamery w celu obserwacji. Metoda ta ujawnia krytyczne cechy, takie jak granice ziaren, fazy, wtrącenia i dowody deformacji, które są niezbędne do określenia właściwości materiału, historii przetwarzania i wydajności. Podstawowy proces pracy w metalografii polega na precyzyjnym przygotowaniu próbek, co jest dziedziną, którą lubią wszechstronne przedsiębiorstwa Hangzhou Jingjing Testing Instrument Co., Ltd. dostarczają zintegrowane rozwiązania, oferując nie tylko same mikroskopy, ale także uzupełniający sprzęt do przygotowywania próbek niezbędny do osiągnięcia doskonałych wyników.

• Podstawowa zasada: Epi-iluminacja (światło odbite) do obserwacji nieprzezroczystych próbek.
• Kluczowe komponenty: Źródło światła o wysokiej intensywności, obiektywy skorygowane do planu, precyzyjny stolik mechaniczny i zintegrowany port kamery.
• Podstawowa aplikacja: Ujawnianie mikrostruktury metali, stopów, ceramiki i innych materiałów inżynieryjnych w celu oceny jakości i wydajności.

Pionowy a odwrócony: szczegółowe porównanie mikroskopu metalograficznego

Podstawowym wyborem w analizie metalograficznej jest wybór pomiędzy mikroskopem pionowym a odwróconym. Chociaż oba wykorzystują światło odbite, ich układ optyczny i mechaniczny oferuje wyraźne zalety w różnych zastosowaniach. An Pionowy mikroskop metalograficzny charakteryzuje się soczewkami obiektywowymi umieszczonymi nad stolikiem próbnym. Użytkownik umieszcza przygotowaną próbkę powierzchnią obserwacyjną skierowaną do góry. Konstrukcja ta jest wysoce intuicyjna i pozwala na łatwą nawigację po powierzchni próbki. Natomiast mikroskop odwrócony umieszcza cele pod stałym stolikiem, a próbkę umieszcza się powierzchnią obserwacyjną skierowaną w dół. Porównanie to ma kluczowe znaczenie dla laboratoriów, aby zrozumieć, która konfiguracja najlepiej pasuje do ich typowego przepływu pracy i typów próbek, zapewniając wydajność i dokładność w codziennych operacjach.

• Przebieg pracy z mikroskopem pionowym: Próbkę umieszcza się na scenie odkrytą do góry; Cele są opuszczane od góry w celu ustawienia ostrości.
• Przebieg pracy z mikroskopem odwróconym: Próbkę umieszcza się na scenie stroną zakrytą do dołu; scena pozostaje nieruchoma, podczas gdy wieżyczka obiektywu porusza się pionowo w celu ustawienia ostrości.

Przewodnik po obsłudze pionowego mikroskopu metalograficznego

Opanowanie obsługi Twojego Pionowy mikroskop metalograficzny ma ogromne znaczenie dla uzyskania spójnych obrazów o wysokiej jakości, które stanowią podstawę wiarygodnej analizy. Właściwe użycie rozpoczyna się od skrupulatnego przygotowania próbki, gdyż nawet najlepszy mikroskop nie jest w stanie ujawnić szczegółów zasłoniętych złym przygotowaniem. Próbkę należy podzielić na kawałki, zamontować, oszlifować, wypolerować i często wytrawić, aby odsłonić jej prawdziwą mikrostrukturę. Gdy dobrze przygotowana próbka zostanie zabezpieczona na scenie, kolejnym krytycznym krokiem jest ustawienie oświetlenia Köhlera. Ta ujednolicona procedura wyrównywania zapewnia równomierne oświetlenie próbki, zapewniając maksymalny kontrast i rozdzielczość bez odblasków i gorących punktów, co jest niezbędne do dokładnych obserwacji i fotografowania.

• Krok 1: Przygotowanie próbki: Podstawa wszelkiej metalografii. Wiąże się to z utworzeniem pozbawionej zarysowań, lustrzanej powierzchni, która odzwierciedla prawdziwy stan materiału.
• Krok 2: Oświetlenie Köhlera: Dwuetapowy proces obejmujący ogniskowanie obrazu, a następnie centrowanie i ogniskowanie przesłony polowej w celu uzyskania równomiernego, jasnego oświetlenia bez artefaktów.
• Krok 3: Wybór celów: Zacznij od obiektywu o małym powiększeniu, aby zlokalizować obszar zainteresowania, a następnie przejdź do większych powiększeń w celu szczegółowej analizy. Zawsze używaj obiektywów skorygowanych do planu, aby zachować ostrość całego pola widzenia.
• Krok 4: Obserwacja i analiza: Systematycznie badaj próbkę przy różnych powiększeniach. W razie potrzeby użyj różnych trybów kontrastu (jasne pole, ciemne pole, światło spolaryzowane), aby uwydatnić określone cechy mikrostrukturalne.

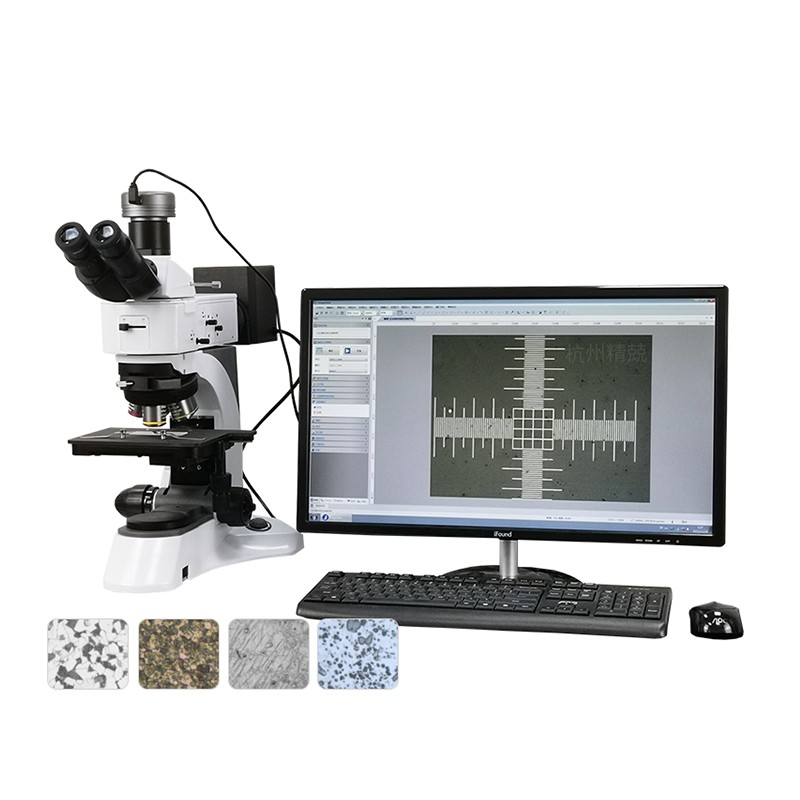

Kluczowe cechy nowoczesnego cyfrowego mikroskopu metalograficznego z kamerą

Ewolucja od czysto wizualnej kontroli do cyfrowej dokumentacji i analizy zmieniła naukę o materiałach. Nowoczesny cyfrowy pionowy mikroskop metalograficzny z kamerą nie jest już prostym instrumentem optycznym, ale kompletną stacją roboczą do obrazowania. Sercem tego systemu jest czujnik kamery naukowej o wysokiej rozdzielczości, zazwyczaj CMOS lub CCD, który rejestruje obraz optyczny wytwarzany przez mikroskop. Jakość tego aparatu, mierzona w megapikselach i zakresie dynamicznym, bezpośrednio wpływa na poziom szczegółowości, jaki możesz zarejestrować. Jednak sprzęt to tylko połowa równania. Prawdziwą moc uwalnia wyrafinowane oprogramowanie do analizy obrazu, które pozwala na pomiary ilościowe, co pozwala przenieść analizę z subiektywnego opisu do obiektywnych danych.

• Kamera o wysokiej rozdzielczości: Niezbędny do uchwycenia drobnych szczegółów mikrostrukturalnych. Szukaj czujników o niskim poziomie szumów, wysokiej wydajności kwantowej i dobrej rozdzielczości (5 megapikseli i więcej to standard w badaniach).
• Oprogramowanie do analizy obrazu: Umożliwia pomiary ilościowe, takie jak wielkość ziaren (zgodnie z ASTM E112), udział powierzchni fazowej, stopień włączenia i grubość powłoki.
• Dokumentacja cyfrowa: Umożliwia łatwą archiwizację mikrofotografii, tworzenie standardowych raportów i identyfikowalność na potrzeby audytów jakości i długoterminowych projektów badawczych.

Wybór najlepszego pionowego mikroskopu metalograficznego do nauki o materiałach

Identyfikacja najlepszy pionowy mikroskop metalograficzny do nauki o materiałach wymaga dokładnej oceny konkretnych potrzeb aplikacji i przyszłych celów. Wymagania dotyczące analizy cienkich warstw nanostrukturalnych znacznie różnią się od wymagań dotyczących badania żeliwa gruboziarnistego. Dlatego pierwszym krokiem jest jasne zdefiniowanie rodzajów materiałów, które będziesz badać, rozmiarów cech, które musisz rozwiązać, oraz rodzajów analiz, które będziesz przeprowadzać. Po zdefiniowaniu zastosowania można skupić się na kluczowych specyfikacjach technicznych, które określą wydajność mikroskopu. Wymaga to głębokiego poznania układu optycznego, stabilności mechanicznej i dostępności zaawansowanych technik kontrastowych, które mogą ujawnić ukryte szczegóły w trudnych próbkach.

• Wybór oparty na aplikacji:
  • Metale i stopy: Wymaga jasnego i ciemnego pola. Światło spolaryzowane jest przydatne w przypadku metali innych niż sześcienne.
  • Ceramika i materiały spiekane: Często korzysta się ze światła spolaryzowanego i kamer o wysokim zakresie dynamiki, aby zarządzać ekstremalnym kontrastem.
  • Kompozyty i polimery: Może wymagać kontrastu różnicowego (DIC) w celu zwiększenia różnic topograficznych między fazami.
• Ocena specyfikacji technicznych:
  • Wydajność optyczna: Szukaj systemów optycznych z korekcją do nieskończoności i obiektywów z korekcją planu, aby zapewnić płaskie pole widzenia na całym obrazie.
  • Stabilność mechaniczna: Ciężka, sztywna rama jest niezbędna do tłumienia wibracji, co ma kluczowe znaczenie w przypadku prac z dużym powiększeniem i ostrego obrazowania cyfrowego.
  • Ergonomia i możliwość rozbudowy: Weź pod uwagę wygodę użytkownika i możliwość rozbudowy systemu o nowe kamery, sceny lub oprogramowanie w przyszłości.

Zrozumienie inwestycji: cennik i czynniki pionowego mikroskopu metalograficznego

Podczas badania Cennik pionowego mikroskopu metalograficznego , napotkasz szeroki zakres, od kilku tysięcy do dziesiątków tysięcy dolarów. Ta zmiana nie jest arbitralna; bezpośrednio odzwierciedla możliwości, wydajność i trwałość instrumentu. Podstawowy model rutynowych kontroli jakości w warsztacie będzie, co zrozumiałe, tańszy niż system klasy badawczej wyposażony w zaawansowaną analizę ilościową. Głównymi czynnikami generującymi koszty są jakość optyki, poziom automatyzacji i zaawansowanie systemu obrazowania cyfrowego. Zrozumienie tych czynników pozwala dostosować budżet do rzeczywistych wymagań technicznych, zapewniając inwestycję w system, który spełnia Twoje potrzeby, bez płacenia za niepotrzebne funkcje.

• Podział przedziału cenowego:
  • Poziom podstawowy: Podstawowe modele ze standardową optyką i ręcznym stolikiem do rutynowych kontroli.
  • Średni zakres: Ulepszona optyka (Plan Fluorite), podstawowy aparat cyfrowy i komponenty zmotoryzowane.
  • Stopień badawczy: Najwyższej jakości obiektywy planapochromatyczne, w pełni zautomatyzowana scena i ostrość oraz wysokiej klasy kamera naukowa.
• Kluczowe czynniki kosztowe:
  • Optyka: Rodzaj obiektywnej korekcji (Achromat vs. Plan Apochromat) jest głównym czynnikiem różnicującym koszty.
  • Automatyzacja: Zmotoryzowane stoliki, napędy ostrości i wieżyczki zwiększają znaczne koszty, ale znacznie poprawiają wydajność i powtarzalność.
  • Kamera i oprogramowanie: Rozdzielczość i czułość kamery wraz z możliwościami oprogramowania analitycznego stanowią znaczną część całkowitej inwestycji.

Często zadawane pytania

Jaka jest różnica między mikroskopem metalograficznym a mikroskopem biologicznym?

Zasadnicza różnica polega na systemie oświetlenia i próbkach, do których są przeznaczone. A Pionowy mikroskop metalograficzny wykorzystuje światło odbite (epi-iluminację) do oświetlania powierzchni nieprzezroczystych próbek, takich jak metale i ceramika. Źródło światła i droga światła są zintegrowane nad próbką. Natomiast mikroskop biologiczny taki jak typowy Odwrócony mikroskop biologiczny , wykorzystuje światło przechodzące, które przechodzi przez przezroczyste lub półprzezroczyste próbki, takie jak komórki lub tkanki. Źródło światła znajduje się poniżej stolika próbki. To podstawowe rozróżnienie sprawia, że ​​nie nadają się one do swoich głównych zastosowań.

Czy do badania twardości mogę używać pionowego mikroskopu metalograficznego?

Nie bezpośrednio. An Pionowy mikroskop metalograficzny i a Twardościomierz Brinella są instrumentami uzupełniającymi w laboratorium materiałowym, ale służą różnym celom. Mikroskop służy do obserwacji i analizy mikrostruktury. Tester twardości (taki jak Brinell, Vickers lub Rockwell) służy do pomiaru odporności materiału na wgniecenie. Jednakże te dwa elementy są często stosowane sekwencyjnie: można przeprowadzić test twardości na próbce, a następnie tę samą próbkę montuje się, poleruje i bada pod mikroskopem w celu obserwacji wcięcia i otaczającej mikrostruktury pod kątem cech takich jak utwardzanie przez zgniot. Firmy takie jak Hangzhou Jingjing Testing Instrument Co., Ltd. często dostarczają oba rodzaje sprzętu, uznając ich synergiczną rolę w pełnej charakteryzacji materiałów.

Jak ważna jest rozdzielczość kamery w cyfrowym mikroskopie metalograficznym?

Rozdzielczość kamery jest niezwykle ważna dla analizy ilościowej, ale musi być zrównoważona rozdzielczością optyczną mikroskopu. Aparat o bardzo dużej rozdzielczości nie jest w stanie rozróżnić szczegółów z większą precyzją niż zapewnia optyka mikroskopu. Kluczem jest dobry mecz. Do większości zastosowań wystarczy aparat naukowy o rozdzielczości od 5 do 12 megapikseli. Wyższa rozdzielczość jest korzystna, jeśli chcesz uchwycić bardzo duże pole widzenia przy dużym powiększeniu w celu połączenia panoramicznego lub jeśli chcesz cyfrowo powiększyć obrazy bez pikselizacji. Ostatecznie zakres dynamiczny czujnika (zdolność dostrzegania szczegółów zarówno w jasnych, jak i ciemnych obszarach) i czułość przy słabym oświetleniu są często równie ważne, jak surowa liczba pikseli.

Jakiej konserwacji wymaga stojący mikroskop metalograficzny?

Regularna konserwacja jest niezbędna do zachowania jakości obrazu i trwałości instrumentu. Kluczowe zadania obejmują:

• Codziennie: Delikatnie oczyścić powierzchnie zewnętrzne. Utrzymuj obszar wolny od kurzu.
• Tygodniowo/Miesięcznie: Ostrożnie wyczyść zewnętrzne powierzchnie okularów i soczewek obiektywów, używając odpowiedniej chusteczki do soczewek i środka czyszczącego. Zdmuchnij kurz ze sceny i innych części mechanicznych.
• Rocznie: Rozważ profesjonalną kontrolę i kalibrację przeprowadzoną przez producenta lub wykwalifikowanego usługodawcę, takiego jak zespół zarządzający ds. metrologii w firmie Hangzhou Jingjing Testing Instrument Co., Ltd. , aby zapewnić idealne dopasowanie mechaniczne i optyczne.

Właściwa pielęgnacja zapobiega zarysowaniom drogiej optyki i gwarantuje, że system będzie nadal dostarczał niezawodne dane wysokiej jakości.
